1.4.1 SUPERFICIES TERMODINAMICAS

Los diagramas de estado permiten representar los distintos cambios de estado que experimentan las sustancias. Estos son los diagramas P-v y T-v. El diagrama de fase únicamente representa las tres fases para cualquier sustancia. Este es el diagrama P-T.

Diagrama T-v

El diagrama T-v se obtiene de la proyección de la superficie PvT (Figura 1.28) en el  plano T-v. La proyección resultante sobre un plano paralelo a los ejes T-v se muestra en la Figura 1.29. En este diagrama tanto las regiones de una y dos fases aparecen como áreas.

Es común que dos fases estén en equilibrio, pero en algunas condiciones las tres fases de una sustancia pura coexisten en equilibrio. En los diagramas P-v o P-T, estos estados de fase triple forman la línea triple. Los estados de una sustancia sobre la línea triple tienen la misma presión y temperatura, pero diferentes volúmenes específicos. La línea triple aparece como un punto sobre los diagramas P-T y, por tanto, suele denominarse punto triple.

Los estados de líquido saturado en la Figura 1.29 pueden conectarse mediante una línea, línea de líquido saturado, y los estados de vapor saturado  en la misma figura pueden conectarse mediante la línea de vapor saturado. Estas dos líneas se alcanzan en el punto crítico, formado un domo como muestra la Figura 1.29. El punto crítico  se define como el punto al cual los estados de líquido saturado  y de vapor saturado son idénticos. La temperatura, la presión y el volumen específico de una sustancia en el punto crítico se denominan, temperatura crítica Tcr , presión crítica Pcr  y volumen específico crítico vcr. Las propiedades del punto crítico del agua son Pcr=22.09 Mpa, Tcr=374.14 ºC y vcr=0.003155 m3/kg.

Diagrama P-v

El diagrama P-v se obtiene de la proyección de la superficie P-v-T (Figura 1.28) en el plano P-v (Figura 1.30). La forma general del diagrama P-v de una sustancia pura es similar al diagrama T-v, pero las líneas de T=constante sobre este diagrama presentan una tendencia hacia abajo, como muestra la Figura 1.30.

Tanto en el diagrama T-v como en el diagrama P-v las regiones de una y dos fases aparecen como áreas. La línea de líquido saturado representa los estados de la sustancia tales que cualquier adición infinitesimal de energía a la sustancia a presión constante cambiará una pequeña fracción de líquido en vapor. De modo semejante, al sustraer energía de la sustancia en cualquier estado que cae dentro de la línea de vapor saturado origina una condensación del vapor, mientras que la adición de energía sobrecalienta al vapor. La región de dos fases, que se denomina líquido y vapor saturados y que queda entre las líneas de líquido saturado y vapor saturado, generalmente se llama región húmeda o bóveda húmeda.

Diagrama P-T

La Figura muestra el diagrama P-T de una sustancia pura, llamado diagrama de fase puesto que las tres fases se separan entre sí mediante tres líneas.

Resulta de la proyección de la superficie PvT de una sustancia sobre el plano P-T. La línea de sublimación separa las regiones sólida y de vapor, la línea de vaporización divide las regiones líquida y de vapor, y la línea de fusión separa las regiones sólida y líquida. Estas tres líneas convergen en el punto triple, donde las tres fases coexisten en equilibrio. La línea de vaporización finaliza en el punto crítico porque no se pueden distinguir las fases líquida y de vapor arriba del punto crítico. Las sustancias que se expanden y contraen al congelarse  difieren solo en la línea de fusión en el diagrama P-T.

LA SUPERFICIE P-v-T

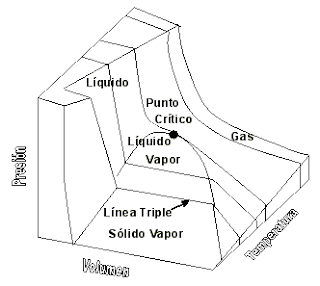

       Desde el punto de vista matemático, cualquier ecuación con dos variables independientes en la forma z=z(x,y) representa en un espacio tridimensional una superficie rectangular, por tanto, es posible representar el comportamiento P-v-T de una sustancia como una superficie en el espacio, como muestra la Figura 1.28. Todos los puntos sobre la superficie representan estados de equilibrio. La totalidad de los estados a lo largo de la trayectoria de un proceso yacen sobre la superficie P-v-T, puesto que tal proceso debe pasar por estados de equilibrio. Las regiones de una fase aparecen como superficies curvas sobre la superficie P-v-T, y las regiones de dos fases como superficies perpendiculares al plano P-T. Era de esperarse puesto que las proyecciones de las regiones de dos fases sobre el plano P-T son líneas. Todos los diagramas bidimensionales vistos hasta ahora, sólo son proyecciones de esta superficie tridimensional sobre los planos apropiados.

TABLAS DE PROPIEDADES DE SUSTANCIAS PURAS

Para la mayoría de las sustancias las relaciones entre las propiedades termodinámicas son demasiado complejas, como para expresarse por medio de ecuaciones simples. Por tanto, las propiedades se presentan en la forma de tablas. Algunas propiedades termodinámicas pueden medirse con finalidad pero con otras no es posible hacerlo de manera directa y se calculan mediante las relaciones que las vinculan con propiedades medibles. Los resultados de estas mediciones y los cálculos se presentan en tablas con un formato conveniente. En el siguiente análisis, se utilizarán tablas de vapor, para mostrar el uso de tablas con propiedades termodinámicas. Las tablas de propiedades de otras sustancias se utilizan de la misma manera. Para cada sustancia, las propiedades termodinámicas se listan en más de una tabla. Se prepara una tabla para cada región, como las de vapor sobrecalentado, líquido comprimido y saturada (región húmeda).

Líquido Saturado y Vapor Saturado: Tablas de Saturación

El subíndice f se emplea para denotar propiedades de un líquido saturado y el subíndice g, para las propiedades de vapor saturado. Otro subíndice utilizado es fg, el cual denota la diferencia entre los valores de vapor saturado y líquido saturado de la misma propiedad.

Mezcla Saturada de Líquido-Vapor

En el proceso de evaporación, una sustancia pasa de su condición de líquido saturado a vapor saturado por lo que la sustancia existe como parte líquida y como parte vapor. Esto es, es una mezcla de líquido y vapor saturados. Para analizar esta mezcla de manera apropiada, es necesario conocer las proporciones de las fases líquida y de vapor en la mezcla.

Vapor sobrecalentado

El vapor  sobrecalentado se encuentra en la región derecha de la línea de vapor saturado. Como la región de sobrecalentamiento es de una sola fase, se necesitan dos propiedades intensivas par fijar o definir el estado de equilibrio. Las tablas de vapor sobrecalentado presentan el volumen específico y otras propiedades específicas como función de la presión y la temperatura.

Líquido subenfriado o comprimido

El líquido comprimido se encuentra en la región izquierda de la línea de líquido saturado. Figura 1.29 y 1.30. 0La literatura no ofrece gran cantidad de datos en forma de tablas para los líquidos comprimidos o subenfriados. La variación de las propiedades del líquido comprimido debido a la presión es muy ligera, mientras que con la temperatura muestran mayor dependencia. En la mayoría de los casos, cuando no se dispone de tablas de líquido comprimido para una sustancia pura, los datos sobre el líquido comprimido se pueden aproximar bastante al usar valores de las propiedades del estado líquido saturado a la temperatura dada.
